產品介紹

有軸螺旋輸送機是一種常用的不具有撓性牽引構件的連續輸送機械，在輸送物料的同時可完成混合、攪拌、冷卻等作業，螺旋直徑從200毫米到500毫米，共有五種規格，長度從4米到70米，每隔0.5米一檔，選型時符合標準公稱長度，特殊需要可在選配節中另行提出。

有軸螺旋輸送機的螺旋葉片與中心軸無縫焊接，能夠更穩固地保持在輸送管道的中心位置，不會因?yàn)樽灾匾约拜斔瓦^程中物料帶來的壓力下墜，避免了對輸送槽壁的摩擦，絞龍也不易被絞斷，能夠?qū)崿F(xiàn)0-90°任意方向的輸送。

產品分類

材質

碳鋼有軸螺旋輸送機：碳鋼噴漆材質，噴漆顏色可改，有一定的耐磨性耐腐蝕性，通常用于普通物料輸送，例如水泥、石料、塑料等常規材料。

不銹鋼有軸螺旋輸送機：304或316L制成，造價高，不生銹耐腐蝕，耐高溫可達300℃，衛生標準高，多用于食品加工廠、醫藥廠或部分化工廠輸送使用，不對物料造成污染。

塑料有軸螺旋輸送機：PVC塑料材質，耐強酸堿腐蝕，密封性好，多用于養殖場輸送動物糞便。

外形

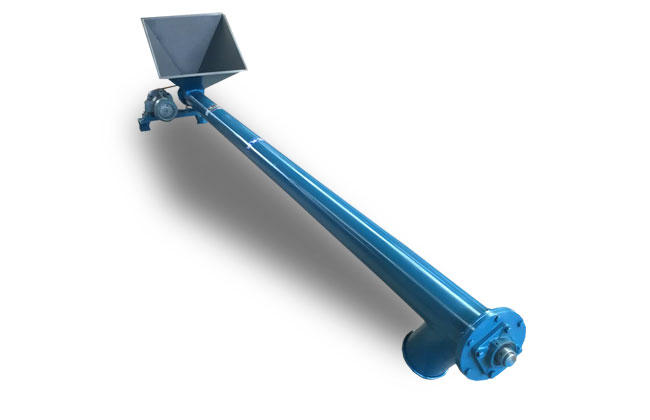

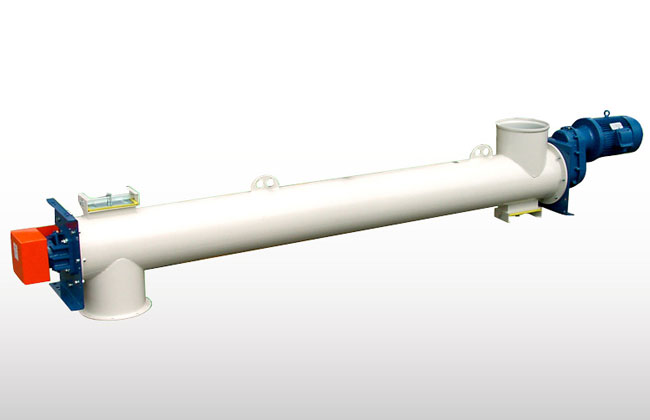

圓管有軸螺旋輸送機：無縫鋼管制成的有軸絞龍，能夠大角度傾斜輸送，在輸送容易流動的粉體中格外有優勢，不揚塵。

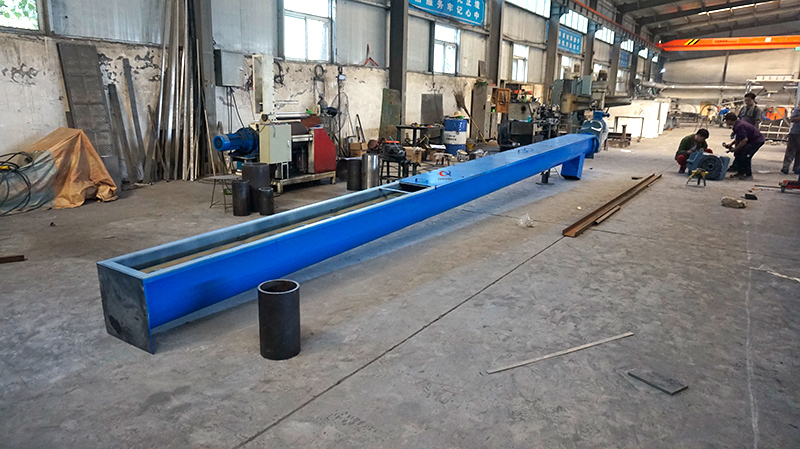

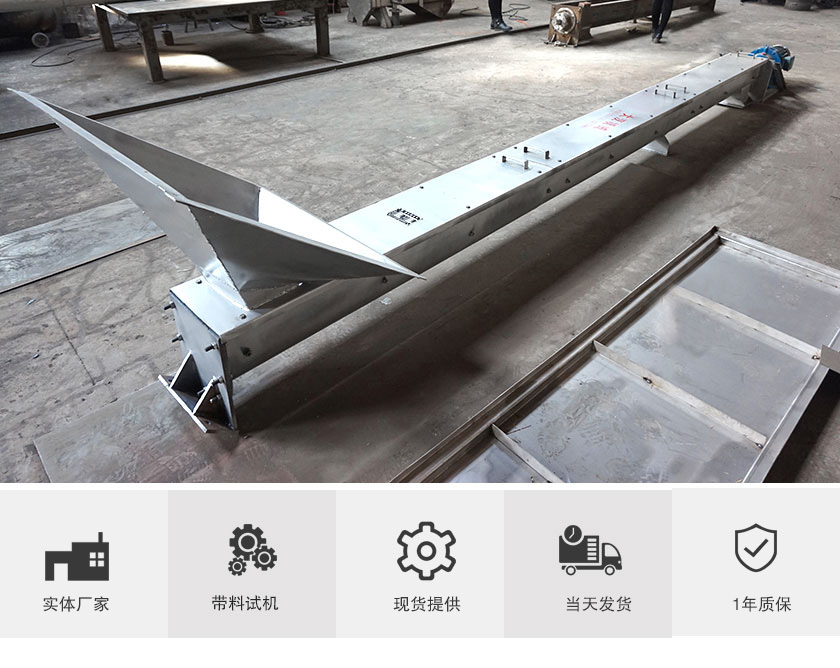

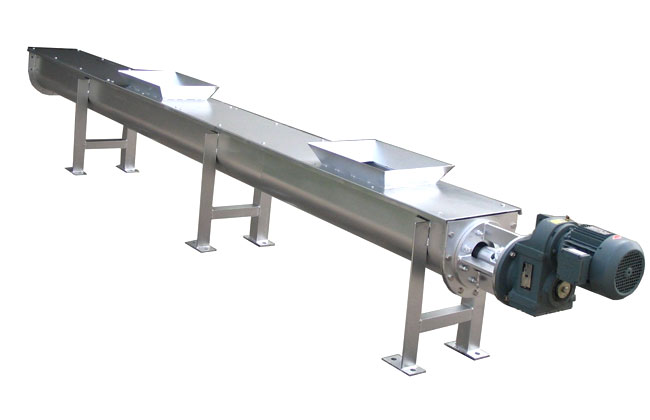

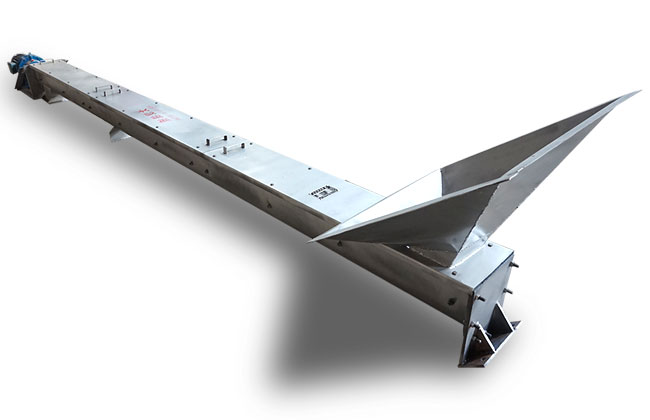

U型有軸螺旋輸送機（單軸）：輸送槽內一條有軸螺旋，截面為U型，適合水平或者不大于20°傾斜輸送流動性較差的物料。

U型有軸螺旋輸送機（雙軸）：輸送槽內有兩條有軸螺旋，兩條螺旋的輸送方向一致旋轉方向相反，能夠?qū)崿F(xiàn)一定的自清潔，截面為大U型（部分可能是W型），適合水平或小傾角（<20°）輸送流動性差的物料，輸送量是單軸的1.5-2倍。

行業應用

有軸螺旋輸送機是一種技術成熟的輸送設備，能夠輸送流動以及半流動性顆粒、粉末以及小塊狀散料，特殊情況下也可以用于輸送液體含量高、流動性極強的漿液。

有軸螺旋輸送機可以用于混凝土攪拌站、食品加工廠、糧食收購站、飼料/養殖場、化工廠等多種場景，能實現向水平、傾斜、垂直方向上的物料輸送。

•
  混凝土攪拌站粉料輸送
•

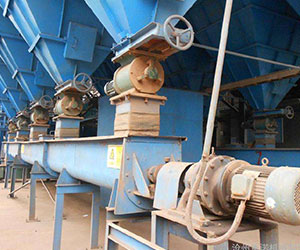

  水泥廠水泥成品輸送
•

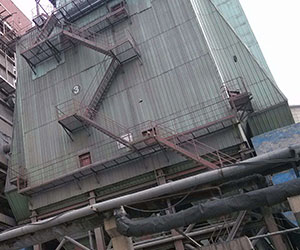

  煤粉工業鍋爐
•

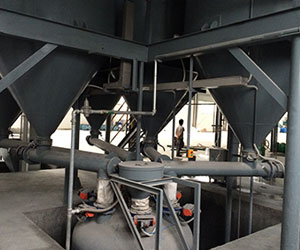

  制砂生產線沙料輸送

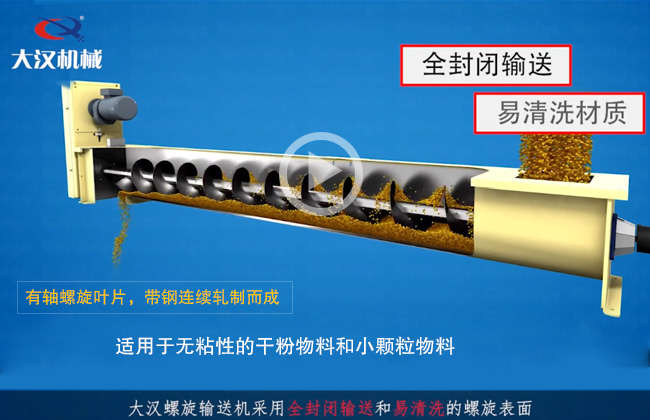

現場視頻

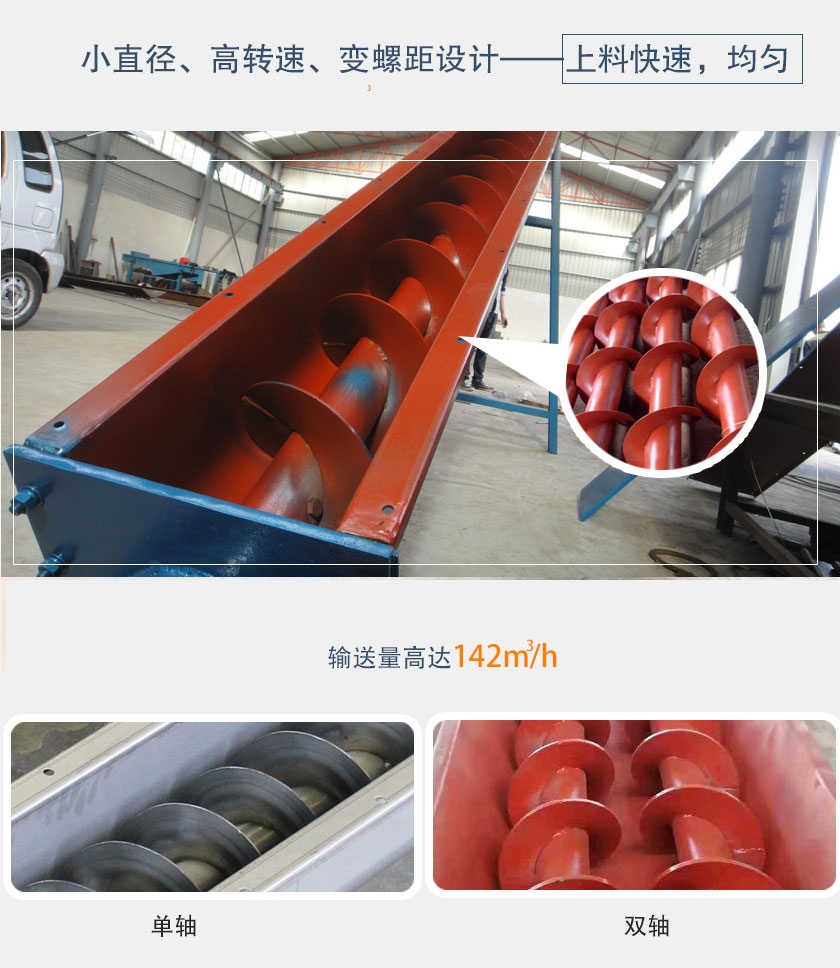

突出優勢

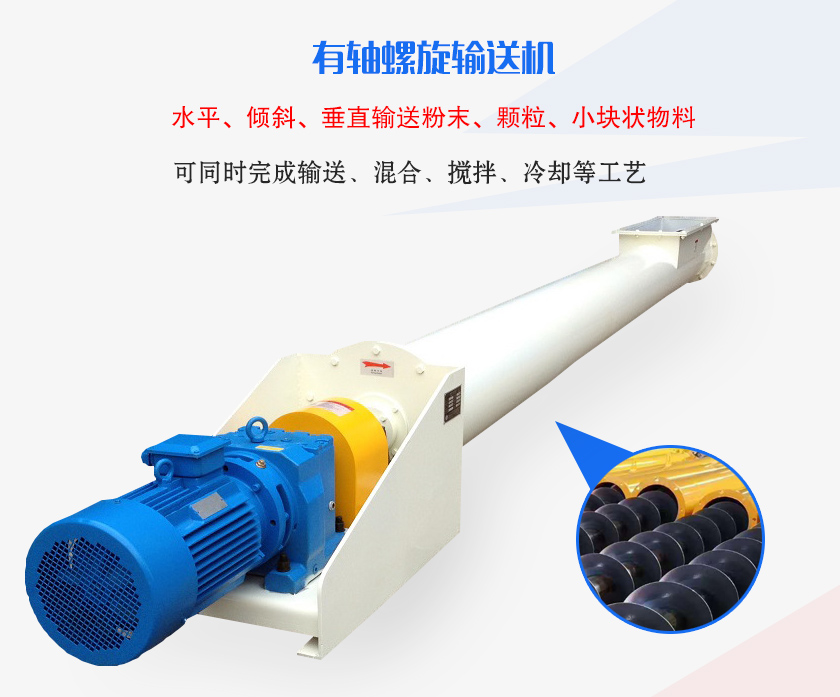

1、可水平、傾斜或垂直輸送粉狀、粒狀和小塊狀物料。

2、可中間裝料和卸料，輸送方向可逆向，也可同時向相反兩個方向輸送。

3、輸送過程中還可對物料進行攪拌、混合、加熱和冷卻等作業。

4、轉速高，物料輸送快速均勻，可通過裝卸閘門可調節物料流量。

5、密封性好，外殼采用無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好。

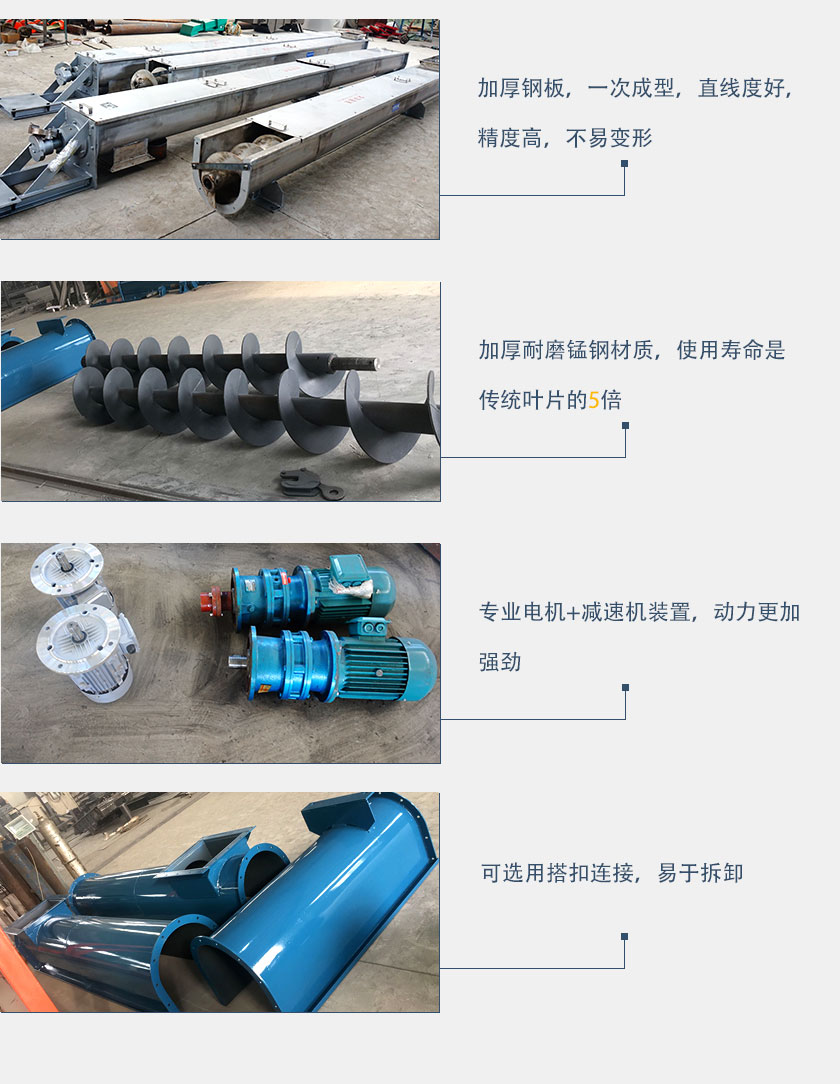

細節與結構

有軸螺旋輸送機的葉片類型由工作要求決定，常見的類型有葉片型、實體型、帶式型等類型，采用螺旋葉片焊接在螺旋輸送機旋轉軸上的方法，在輸送終端設置有止推軸承、另外在輸送距離長時，必須添加中轉吊掛軸承，物料的輸送方向是根據螺旋轉軸的轉向而決定的，不過通常情況下都是遵循單向輸送的原則，如若強行反向輸送，將會有損機器設備。

工作原理

有軸螺旋輸送機的旋轉的螺旋葉片將物料推移而進行輸送機輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。螺旋輸送機旋轉軸上焊的螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。有軸螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

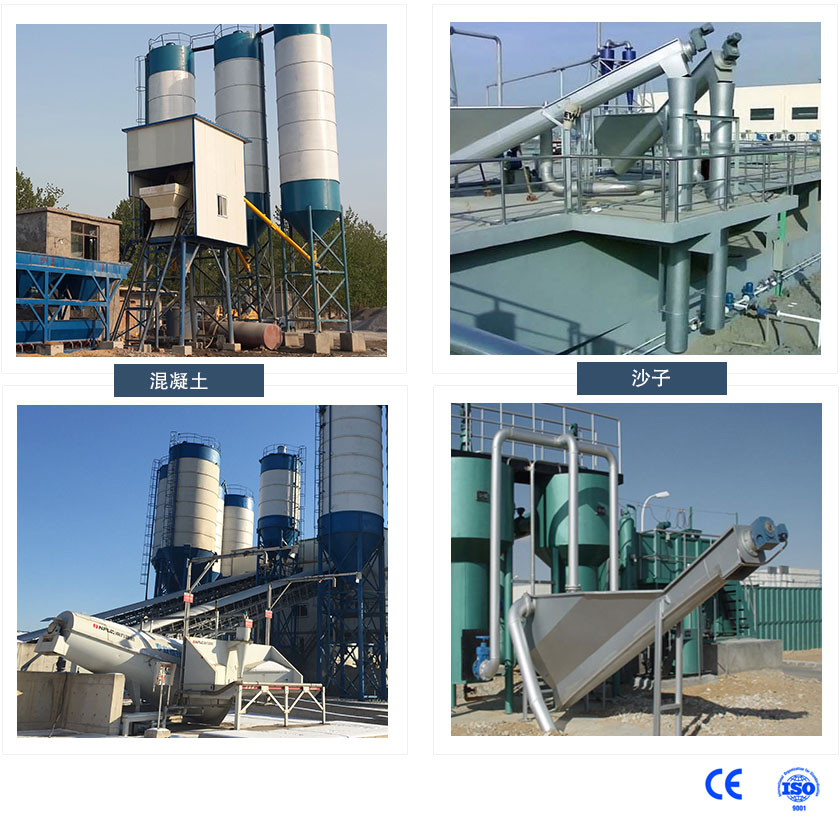

客戶案例

購買須知

有軸螺旋輸送機的使用注意事項

1、為保證有軸螺旋輸送機在下次啟動時出于無負荷狀態，在停機前應停止加料，并等待物料完全輸送結束之后再停止運轉。

2、在有軸螺旋輸送機初始啟動時，請逐步加料，避免一次性進料過多導致機器過載，造成堵塞，影響機器使用壽命。

3、在機器運轉過程中如果發現尾軸側少量漏粉，則應緊固填料壓蓋上的螺栓；如突然出現大量粉塵，請停機檢修；如填料磨損（零部件失效的一種基本類型）嚴重，須重新更換填料。

4、有軸螺旋輸送機各運轉結構應常常加潤滑油。

5、在機器運行前，請檢查各個部件的工作狀態，保證運行平穩。

6、定期檢修各緊固件是否松動或有無部位磨損，避免發生運行意外。

7、有軸螺旋輸送機運轉中發生不正常現象均應加以檢查，并消除不良現象，不得強行運轉。
